三片式球閥
產品型號：Q11F
公稱通徑：DN10~100mm
公稱壓力：PN1.6~6.4MPa
適用溫度：-20 ~ +80℃
連接方式：對焊，絲扣
主要材質：碳鋼(C)、不銹鋼(P4、P6)
設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗主試驗：JB/T 9092、API 598
我要咨詢
三片式球閥適用于工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
三片式球閥分為整體式(一片式)、兩段式及三段式。結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
主要零件材質
| 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | |
| 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | FCD45 |
| 墊圈 | 不銹鋼SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | B7 |
| 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 | B8 |
|

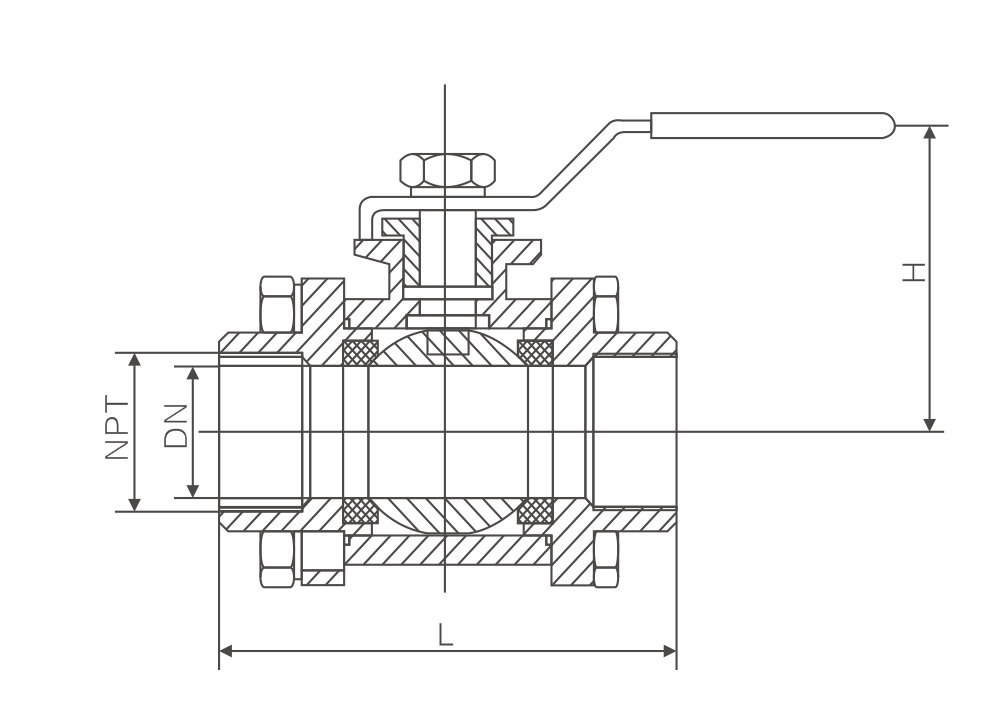

DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
NPT |
1/2″ |
3/4″ |
1″ |
1-1/4″ |
1-1/2″ |
2″ |
|
L |
69.5 |
81 |
88 |
107 |
118 |
139 |
|
H |
75 |
93 |
101 |
117 |
129 |
148 |
