鑄鋼旋啟式止回閥

鑄鋼旋啟式止回閥

產品型號：H44H

公稱通徑：DN15~600mm

公稱壓力：PN1.0~2.5MPa

工作溫度：0°C~425°C

適用介質：水、蒸汽、油品等


產品概述

國標旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。廣泛應用于化工、冶金、制藥等多個領域。

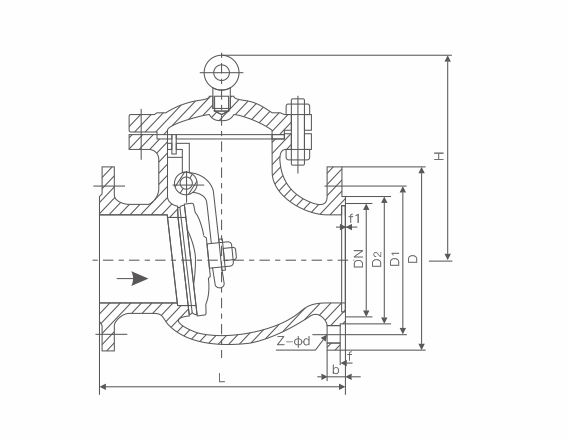

主要外形連接尺寸

公稱通徑 DN 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 100 85 16 4-18 115
50 230 160 125 100 16 4-18 135
65 290 180 145 120 18 4-18 142
80 310 195 160 135 20 8-18 165
100 350 215 180 155 20 8-18 180
125 400 245 210 185 22 8-18 210
150 480 280 240 210 24 8-23 233
200 500 335 295 265 26 12-23 304
250 550 405 355 320 30 12-25 348
300 650 460 410 375 30 12-25 390
350 750 520 470 435 34 16-25 430
400 850 580 525 485 36 16-30 468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 110 85 16 4-18 115
50 230 160 125 100 20 4-18 160
65 290 180 145 120 22 8-18 175
80 310 195 160 135 22 8-18 185
100 350 230 190 160 24 8-23 220
125 400 270 220 188 28 8-25 248
150 480 300 250 218 30 8-25 276
200 550 360 310 278 34 12-25 350
250 650 425 370 332 36 12-30 410
300 750 485 430 390 40 16-30 430
350 850 550 490 448 44 16-34 518
400 950 610 550 505 48 16-34 560


冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請在訂購產品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
