電動對夾式硬密封蝶閥

電動對夾式硬密封蝶閥

產品型號：D971H/W

公稱通徑：DN50~1200mm

壓力范圍：PN1.0~2.5MPa

適用溫度：碳鋼：-29℃～400℃ 、不銹鋼：-40℃～600℃

適用介質：空氣、水、污水、蒸氣、煤氣、油品等

閥門材質：鑄鋼、不銹鋼


產品結構特征

      三偏心蝶閥是將正錐角旋轉一個角度改為斜錐角，這樣閥桿與閥體中心偏心減小，開啟力矩也隨之減小。廣泛用于冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。


其主要結構特點有:

      1、蝶板與密封面啟閉無摩擦，強制密封；

      2、可以任意位置安裝；

      3、零泄漏結構設計；

      4、可選擇金屬與非金屬，金屬與金屬密封方式；

      5、有單向閥門和雙向閥門供客戶選擇；

      6、可選擇動負載式填料;

      7、可選擇低泄露填料滿足ISO 15848要求;

      8、閥桿可加長設計;

      9、可以按客戶要求設計低溫閥門或超低溫閥門。

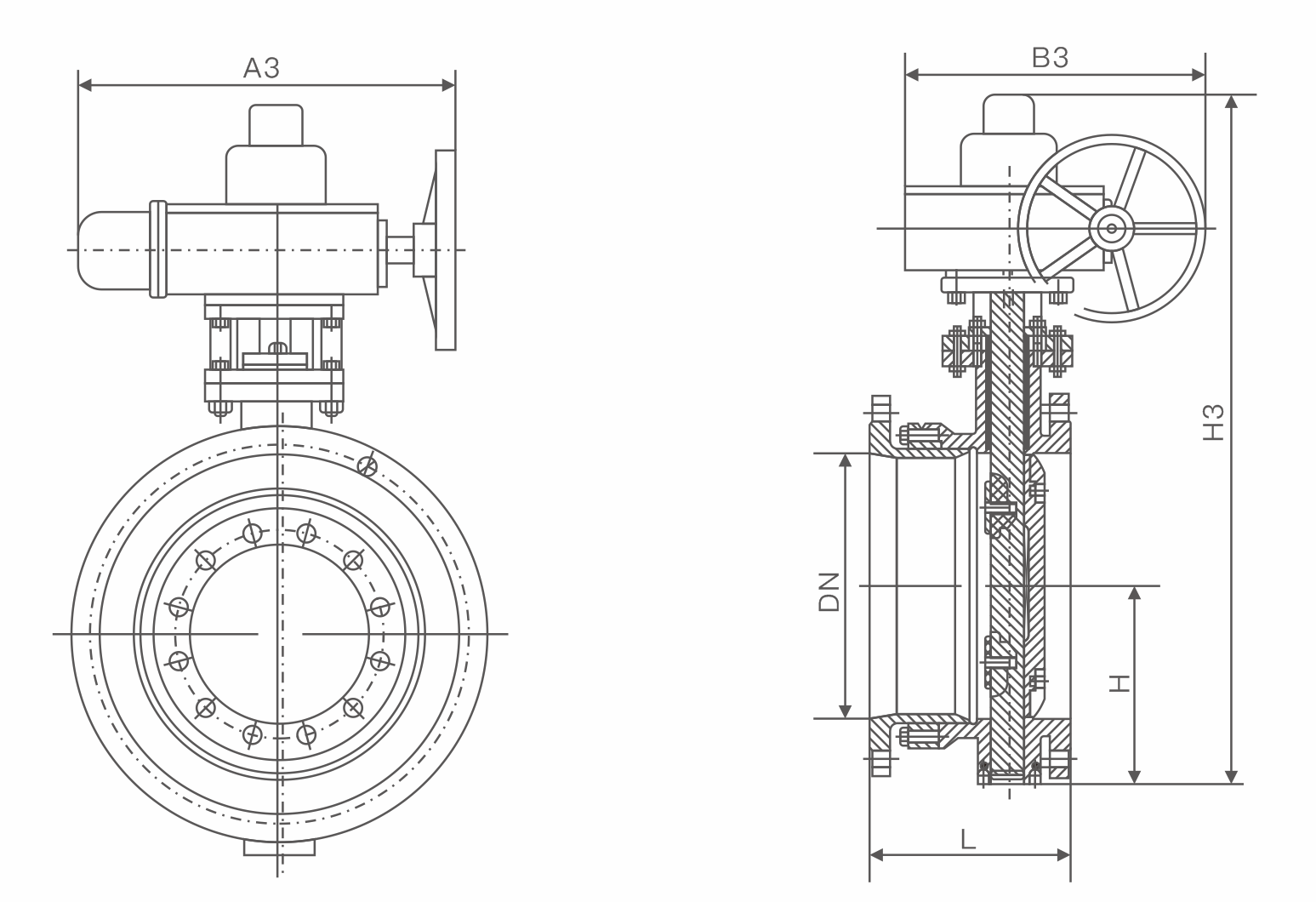

主要外形連接尺寸

公稱通徑

(DN)

主要尺寸 法蘭尺寸
L H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 112 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 115 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 120 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 138 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 164 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 175 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 200 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 243 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 250 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 280 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 305 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 350 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 380 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 445 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 480 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 530 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 580 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 650 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 760 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56


冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?wù)!


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
