襯氟調節閥（氣動）

襯氟調節閥（氣動）

產品型號：ZJHPF46

公稱通徑：DN20~350mm

壓力范圍：PN1.6~6.4MPa

使用溫度：-40~180℃ -20～+150℃

制造標準：GB/T4213-1992

法蘭標準：GB/T9113-2000

結構長度：GB/T12221-2005

壓蓋型式：螺栓壓緊式

內部填料：V型聚四氟乙烯填料


產品概述

      氣動薄膜襯氟調節閥是由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。襯氟調節閥與介質接觸的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯，又采用聚四氟乙烯波紋管密封確保無滲漏。廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發、滲透性強等氣體、液體介質的過程控制與調節。


結構特點

      1、耐腐蝕閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕；

      2、密封性能好采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏；

      3、泄漏量小由于閥芯、閥座是軟密封，泄漏量低于國家IV級標準；

      4、采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高；

      5、泄漏量小于閥額定容量的0.01%；

      6、回差帶定位器小于全行程的1% ；

      7、基本誤差:帶定位器：小于全行程的±1%。

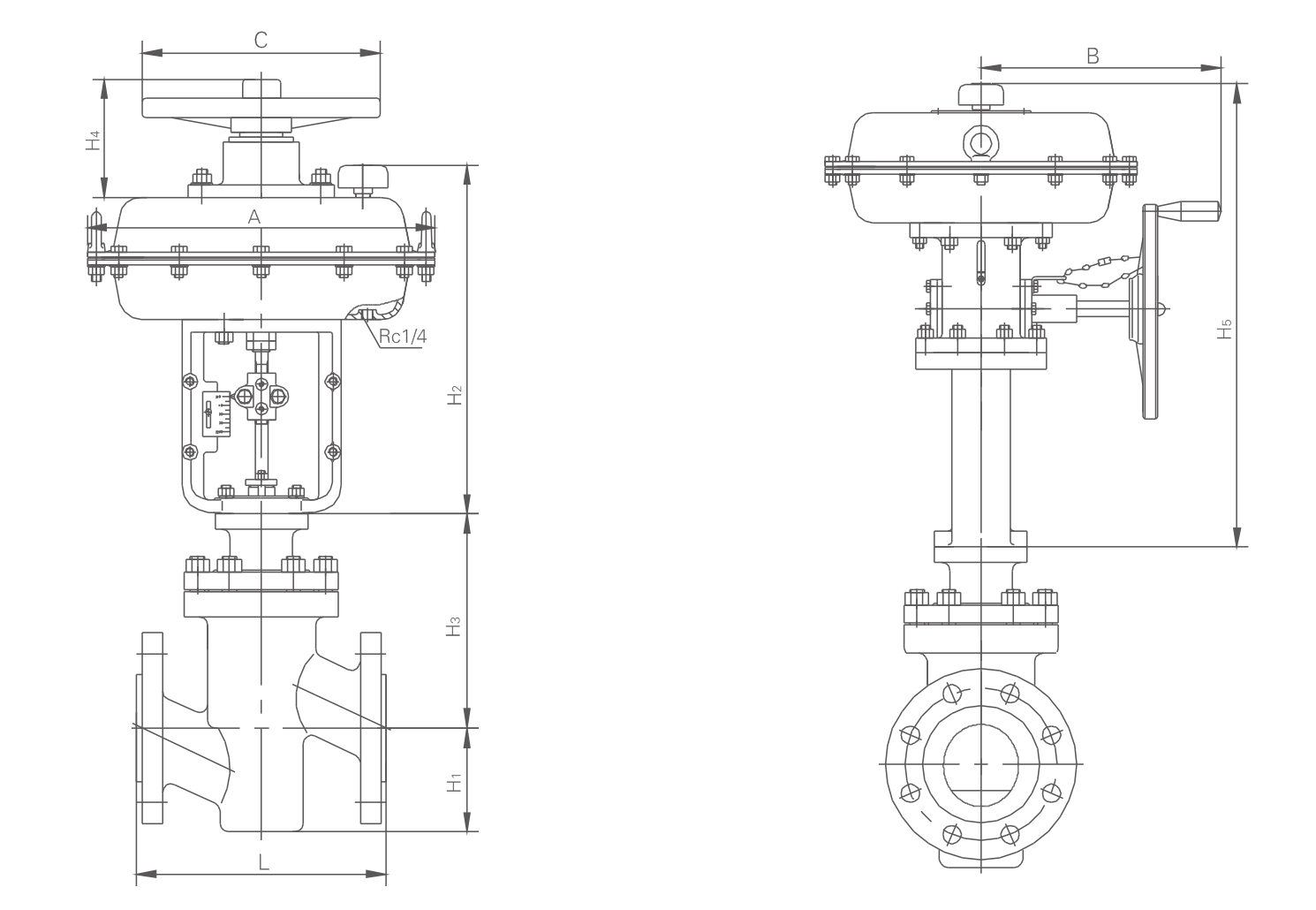

主要連接尺寸

公稱通徑

DN(mm)

L

H1

H3

執行機構

A

C

H2

H4

H5

B

D

H8

20(3/4")

180

155

65

232

220

255

180

-

-

225

370

282

220

258

180

305

260

225

370

25(1")

185

165

70

232

220

255

180

-

-

255

500

282

220

258

180

305

260

255

500

32(1-1/4")

200

165

80

282

220

258

180

305

260

255

500

308

220

280

180

305

260

255

500

40(1-1/2")

220

225

80

282

220

258

180

305

260

255

500

308

220

280

180

305

260

310

700

50(2")

250

225

88

308

220

280

180

305

260

310

700

65(2-1/2")

275

300

102

308

220

280

180

305

260

310

700

394

270

360

236

580

305

310

700

80(3")

300

300

140

308

220

280

180

305

260

310

700

394

270

360

236

580

305

310

700

100(4")

350

300

170

394

270

360

236

580

305

310

700

125(5")

400

400

250

394

270

360

236

580

305

310

750

498

320

435

310

675

330

310

750

150(6")

486

400

260

394

270

360

236

580

305

310

750

498

320

435

310

675

330

-

-

200(8")

600

405

290

498

320

435

310

675

330

-

-
