美標法蘭式卡套旋塞閥

美標法蘭式卡套旋塞閥

產品型號：X41F
公稱通徑：NPS 1/2"～8"
壓力范圍：Class150~600Lb
工作溫度：-29-180℃
主體材質：鑄鋼、碳鋼、不銹鋼
驅動方式：手柄、蝸輪蝸桿傳動
設計標準：API599、API6D
結構長度：ASME B16.10
連接法蘭：ASME B16.5
試驗和檢驗：API598、API6D

產品用途

       美標法蘭式卡套旋塞閥適用于公稱壓力CLASS150-600LB，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。


主要結構特點

       1、產品結構合理、密封可靠、性能優良、造型美觀。
       2、它的密封性是通過卡套四周的密封面來實現的。360°金屬唇邊保護固定卡套。
       3、閥門沒有空腔給介質積聚。
       4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
       5、雙向流動，使用安裝更方便。
       6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

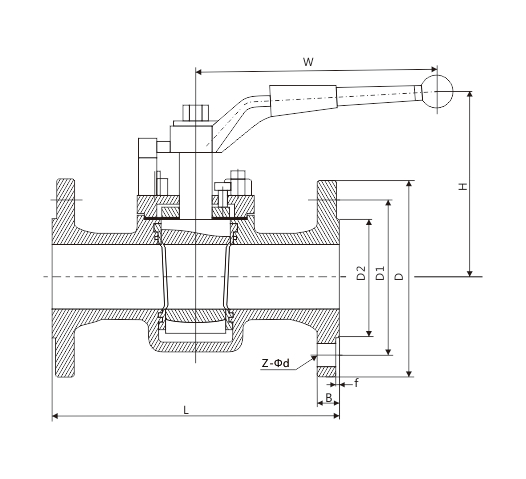

主要連接尺寸

壓力級（Lb） 公稱通徑DN 尺寸
(ln) (mm) D D1 D2 L H do b-f z-Φd
150Lb 1/2 15 89 60.5 35 108 110 150 12-2 4-Φ15
3/4 20 98 70 43 117 115 150 12-2 4-Φ15
1 25 108 79.5 51 127 115 180 12-2 4-Φ15
1-1/4 32 117 89 64 140 135 270 13-2 4-Φ15
1-1/2 40 127 98.5 73 165 140 280 15-2 4-Φ15
2 50 152 120.5 92 178 150 300 16-2 4-Φ19
2-1/2 65 178 139.5 105 190 165 350 18-2 4-Φ19
3 80 190 152.5 127 203 180 400 19-2 4-Φ19
4 100 229 190.5 157 229 380 - 24-2 4-Φ19
5 125 254 216 186 254 460 - 25-2 8-Φ22
6 150 279 241.5 216 267 520 - 27-2 8-Φ22
8 200 343 298.5 270 292 580 - 30-2 8-Φ22


冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?wù)!


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
